截止閥

: 更新時間2023-07-06 13:52:56; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

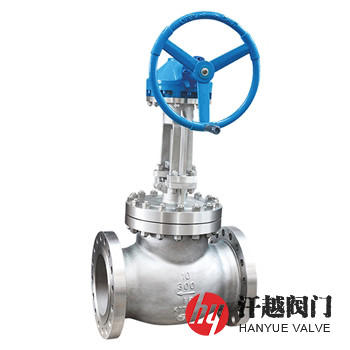

雙相不銹鋼1B截止閥產品概述

雙相不銹鋼1B截止閥是種閥體、閥蓋和閥瓣由ASTM A995 1B(CD4MCuN)或A890 1B(CD4MCuN)及SA955 1B(CD4MCuN)等鑄造成型，閥座和閥桿采用A182 F61或S32550等鍛制或軋制而成，具有更強的防氯離子腐蝕與耐磨蝕性能的雙相鋼截止閥，該閥閥體、閥蓋和閥瓣所選用的材料屬鐵素體-奧氏體雙相不銹鋼鑄件，一般在固溶處理后使用，化學成分為C:≤0.04%、Mn:≤1.0%、Si:≤1.0%、P:≤0.04%、S:≤0.04%、Cr:24.5%~26.5%、Ni:4.7%~6.0%、Mo:1.7%~2.3%、Cu:2.7%~3.3%、N:0.10%~0.25%，力學性能為抗拉強度≥690MPa、屈服強度≥485MPa、斷面收縮率≥16%，其特點為不僅有較高的強度、硬度，還有令人滿意的塑性和韌性，其中較高的Cr、Mo等元素含量，使它擁有較好的耐點蝕、耐縫隙腐蝕性能，由于具有α+γ雙相結構且耐孔蝕性優良，在氯化物中的應力腐蝕也顯示出較強的耐蝕性能。本產品主要用來需要與18-8奧氏體不銹鋼相同或更好的防腐蝕性能但需要更高的強度和硬度以及更好的韌性的工況場合。

雙相不銹鋼1B截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
2	閥蓋	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
3	閥瓣	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
4	閥座	A182 F61	A182 F61	A182 F61	A182 F61
5	閥桿	A182 F61	A182 F61	A182 F61	A182 F61
6	上密封座	A182 F61	A182 F61	A182 F61	A182 F61
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼1B截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼1B截止閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼1B截止閥結構圖

1B截止閥

本產品主體可選用ASTM A890 GRADE 1B(CD4MCuN)、A995 GRADE 1B(CD4MCuN)或SA955 GRADE 1B(CD4MCuN)等鑄件牌號。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請告知公稱壓力、公稱通徑、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
