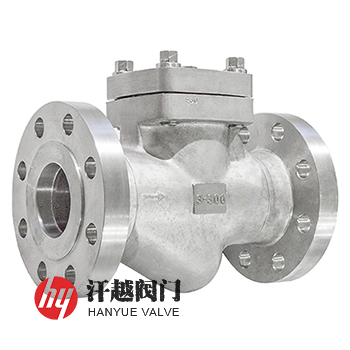

超級雙相不銹鋼F55止回閥是一種閥體、閥蓋和閥瓣等承壓部件由ASTM A182 F55或S32760以及S27603等鍛造而成，適用于熱海水及熱鹵水腐蝕環境的超級雙相鋼止回閥。該閥所使用的材料是在ASTM A182 F53基礎上增加了Cu含量和加入W合金化而成的超級雙相不銹鋼鍛件，相當于國產牌號022Cr25Ni7Mo4WCuN，熱加工狀態為鍛造后固溶處理，室溫金相組織鐵素體和奧氏體的比例接近為1:1，這樣一定程度上使其兼有奧氏體與鐵素體不銹鋼的雙重特征，因而強度及抗腐蝕能力較強，具有比奧氏體不銹鋼更低的熱膨脹系數和更高的熱導率，它的孔蝕系數(PREN)大于40，有優異的含氯離子及酸性介質環境下的耐應力腐蝕開裂性能，很高的抗氯離子點蝕及縫隙腐蝕能力，擁有良好的耐沖刷腐蝕及腐蝕疲勞，力學性能優異。本產品主要應用于石油、天然氣、化工以及海水等領域的腐蝕環境下。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
2 | 閥 蓋 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
3 | 閥 瓣 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
4 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 閥蓋螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
6 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
7 | 銘 牌 | AL | AL | AL | AL |
8 | 鉚 釘 | AL | AL | AL | AL |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 公稱通徑 DN | 外形尺寸mm | |||
d | L | L1 | H | |||
150(PN20) | ? | 15 | 10 | 108 | 108 | 77 |
? | 20 | 13 | 117 | 117 | 81 | |
1 | 25 | 17.5 | 127 | 127 | 93 | |
1 ? | 32 | 23 | 140 | 140 | 95 | |
1 ? | 40 | 30 | 165 | 165 | 103 | |
2 | 50 | 35 | 203 | 203 | 118 | |
300(PN50) | ? | 15 | 10 | 152 | 152 | 61 |
? | 20 | 13 | 178 | 178 | 78 | |
1 | 25 | 17.5 | 203 | 203 | 84 | |
1 ? | 32 | 23 | 216 | 216 | 101 | |
1 ? | 40 | 30 | 229 | 229 | 120 | |
2 | 50 | 35 | 267 | 267 | 133 | |
600(PN110) | ? | 15 | 10 | 165 | 165 | 61 |
? | 20 | 13 | 190 | 190 | 78 | |
1 | 25 | 17.5 | 216 | 216 | 84 | |
1 ? | 32 | 23 | 229 | 229 | 101 | |
1 ? | 40 | 30 | 241 | 241 | 120 | |
2 | 50 | 35 | 292 | 292 | 133 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR.F51、F53、F60、F61及其他等鍛鋼牌號，有升降、球形和旋啟式三種結構型式。如果你需訂購我廠不銹鋼止回閥產品，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
