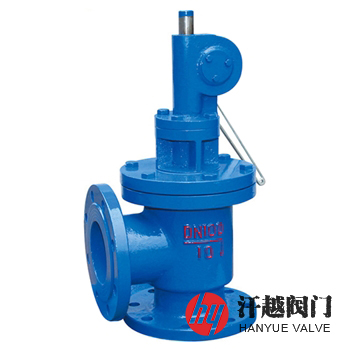

SD44X手動快開排泥閥一種由主閥、齒輪箱、齒條手柄、擋位等部件組成，入口與出口端夾角成90°，安裝于反應池或沉淀池外，快速排走污泥的升降式閥門，其工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。該閥是我廠為滿足無液壓源、無氣源及無電源等工況條件而研制，其采用手動驅動，無需另設加壓泵和空壓機以及架設供電線路，它的轉動用齒輪和齒條帶動，升降方便快捷。本產品具有使用壽命長，啟閉速度快，通常在幾秒內就能完成，而且全襯膠閥板關閉后密封性能優異，無滲漏等特點，因此，特適合安裝在水廠、水處理廠的水池外，用以定期排走池底的泥沙和污物。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M |
3 | 齒 輪 架 | HT200 | QT450-10 | WCB | CF8 | CF8M |
4 | 齒 輪 | Q235B | Q235B | Q235B | Q235B | Q235B |
5 | 閥 板 | HT200 | QT450-10 | WCB | CF8 | CF8M |
6 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
7 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 螺 栓 | 35 | 35 | 35 | 304 | 316 |
9 | 螺 母 | 45 | 45 | 45 | 304 | 316 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
工作介質 | 清水、原水、污水、泥水等 | ||||
適用溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||||
L1 | L2 | H | D | D1 | D2 | b-f | Z-?d | ||
10 | 80 | 135 | 115 | 330 | 200 | 160 | 138 | 20-3 | 8-18 |
100 | 145 | 125 | 360 | 220 | 180 | 158 | 20-3 | 8-18 | |
150 | 185 | 155 | 450 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 220 | 185 | 545 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 250 | 215 | 610 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 280 | 240 | 680 | 445 | 400 | 370 | 26-4 | 12-22 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、法蘭執行標準及密封面形式等，具體詳情請聯系我司銷售技術人員。
