1、爆管關斷閥制造標準

   CJ/T219-2005水力控制閥行業標準

2、產品試驗大綱

   2.1爆管關斷閥的強度和密封實驗按下表

   2.2 閥門的開關靈活度

   2.3閥門開啟和關閉的最低動作壓力

3、爆管關斷閥觸發器結構、工作原理

爆管關斷閥觸發器結構采用的是雙腔平衡控制原理，通過利用管道爆管后，閥門進出口端的壓力變化。觸發爆管關斷閥觸發器作上下運動，從而控制管路的開閉達到主閥門自動開閉的過程。

4、緩閉功能工作原理

   爆管關斷閥緩閉原理采用的是雙閥瓣結構，閥門關閉時主閥瓣在自身重力的作用下快速關閉，截斷管路中80%的回流水，緩閉閥瓣在主閥門阻尼控制腔的作用下緩慢關閉（緩閉過程可調5 - 60秒）。

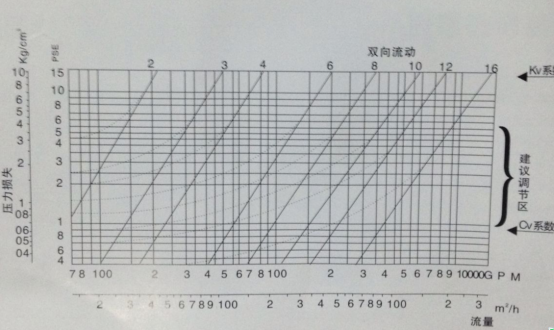

5、爆管關斷閥流量關閉調整范圍參數：

6、爆管關斷閥阻尼機構結構圖、工作原理

利用液壓控制原理通過；調流閥調節進出控制腔介質的速度，從而控制閥門緩閉閥瓣的關閉速度達到緩閉效果。
